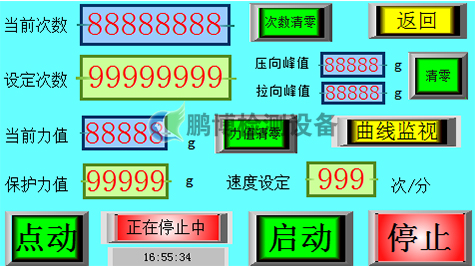

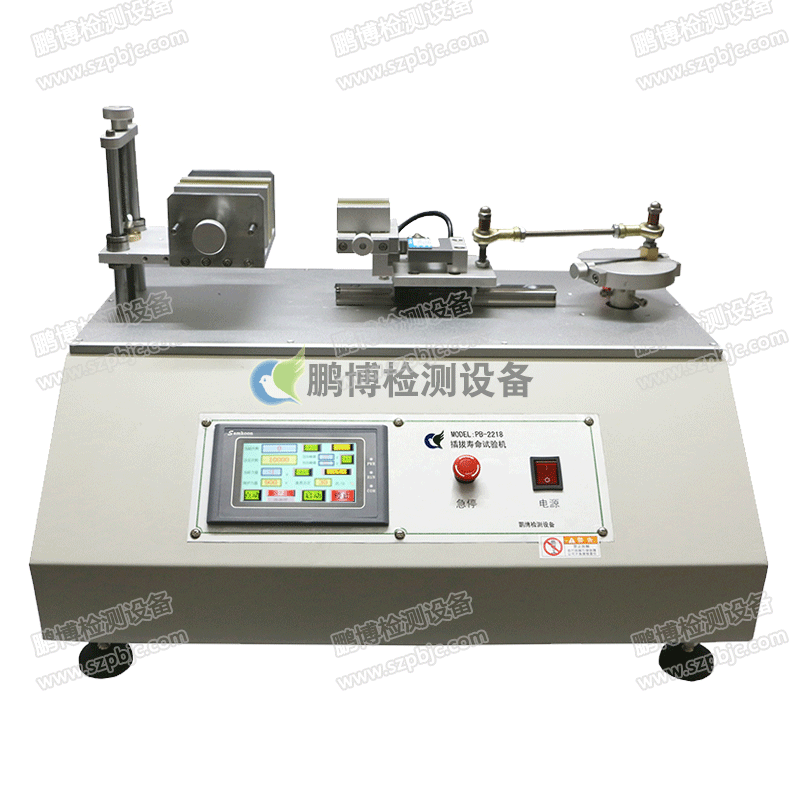

本機適用于手機充電器帶插頭和耳機(不帶卡扣)的插拔壽命試驗，模仿實際的使用動作檢測插頭的使用壽命。觸摸屏內可以顯示力值大小、力值曲線、導通功能。

技術參數：

l  插拔速度5～60次/分鐘可調；

l  插拔行程:1-70mm可調(利用偏心輪結構)；

l  工件數量:1個；

l  交流電機:25W；

l  計數器:99999999次；

l  固定治具：長度90mm，高度60mm，有效夾持寬度70mm；

l  活動臺治具：長度50mm，高度25mm，有效夾持寬度40mm；

l  治具材質：鋁合金（氧化處理）+優力膠（聚氨基甲酸脂）

l  導通功能*：需定制加裝；

l  電   源:AC220V/50HZ；

l  外形尺寸:約530*600*520mm；

l  重  量：約50kg。

主要零部件：

l  電機：日本東方電機；

l  觸摸屏：美國SAMKOON；

l  控制程序、主板：鵬博開發。

耳機測試標準（參考）：

l 測試環境：室溫20~30℃
l 測試方法：將充電器接上電源，連接手機充電接口，等待手機至充電界面顯示正常后，拔除數據線插頭。在開機不插卡狀態下以15-20次/min的速度插拔5000次。
試產各階段增加手工插拔測試：人工插拔1000次，完成后再進行5000次機器插拔測試。
l 判斷標準：I/O連接器結構及功能正常，接口無損壞，焊盤無脫落，充電及數據傳輸功能正常，連接器彈片、塑膠均正常，數據線插入I/O口時不會松動（可以承受住手機本身的重量）。

數據線測試標準（參考）：

l 測試環境：室溫20~30℃
l 測試方法：將手機處于開機狀態，然后將耳機插在耳機插孔內，以15-20次/min的速度，插拔5000次，再人工熱插拔300次。每500次檢查一次功能，手工熱插拔每隔20次檢查一次功能；對于圓孔接口，需要進行手工插拔一次旋轉一次測試。接口共用時，幾個配件的插拔試驗在同一設備上測試。
l 判斷標準：耳機各功能正常（無顯示耳機符號及單邊等異常現象），耳機插頭無損傷，使用耳機通話接收與送話無雜音（通話過程中轉動耳機插頭）耳機插入插孔時不會出現松動（可承受住手機本身重量）。
